[iOS/swift] 코어 그래픽스(Core Graphics) 화면에 꽃 모양(원, 삼각형) 그림 그리기 앱 만들기

Xcode(버전11.3)를 코어 그래픽스(Core Graphics) 화면에 꽃 모양(원, 삼각형) 그림 그리기 앱을 만든다:D

전에 만든 프로젝트를 참고하여 구현한다.

[iOS/swift] 코어 그래픽스(Core Graphics) 화면에 그림 그리기 앱 만들기

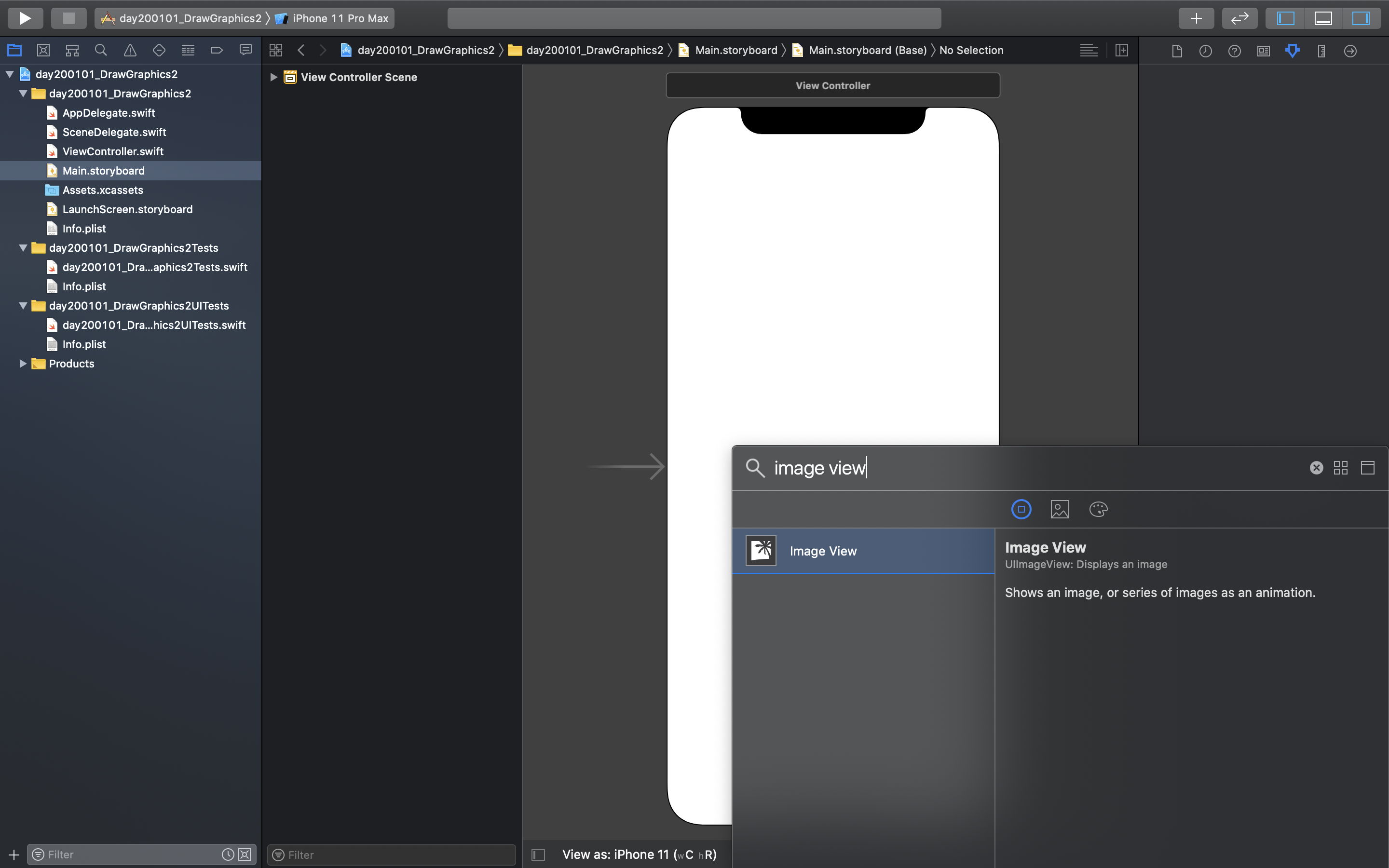

- 스토리보드 화면 구성

Image View 추가







전체 소스 보기

//
//  ViewController.swift
//  day200101_DrawGraphics2
//
//  Created by 무니 on 2020/01/01.
//  Copyright © 2020 com.mooni. All rights reserved.
//

import UIKit

class ViewController: UIViewController {

    @IBOutlet var imgView: UIImageView!

    override func viewDidLoad() {
        super.viewDidLoad()
        // Do any additional setup after loading the view.
        drawFlower()
    }

    // 꽃 모양의 그림을 그리는 함수
    private func drawFlower(){
        UIGraphicsBeginImageContext(imgView.frame.size)
        let context = UIGraphicsGetCurrentContext()!

        // 삼각형 그리기
        context.setLineWidth(1.0)
        context.setStrokeColor(UIColor.green.cgColor)
        context.setFillColor(UIColor.green.cgColor)

        context.move(to: CGPoint(x: 140, y: 200))
        context.addLine(to: CGPoint(x: 170, y: 450))
        context.addLine(to: CGPoint(x: 110, y: 450))
        context.addLine(to: CGPoint(x: 140, y: 200))
        context.fillPath() // 선 채우기
        context.strokePath() // 선으로 그려진 삼각형의 내부 채우기

        // 원 그리기
        context.setLineWidth(1.0)
        context.setStrokeColor(UIColor.red.cgColor)

        context.addEllipse(in: CGRect(x: 90, y: 150, width: 100, height: 100))
        context.addEllipse(in: CGRect(x: 90+50, y: 150, width: 100, height: 100))
        context.addEllipse(in: CGRect(x: 90-50, y: 150, width: 100, height: 100))
        context.addEllipse(in: CGRect(x: 90, y: 150-50, width: 100, height: 100))
        context.addEllipse(in: CGRect(x: 90, y: 150+50, width: 100, height: 100))
        context.strokePath()

        imgView.image = UIGraphicsGetImageFromCurrentImageContext()
        UIGraphicsEndImageContext()
    }
}

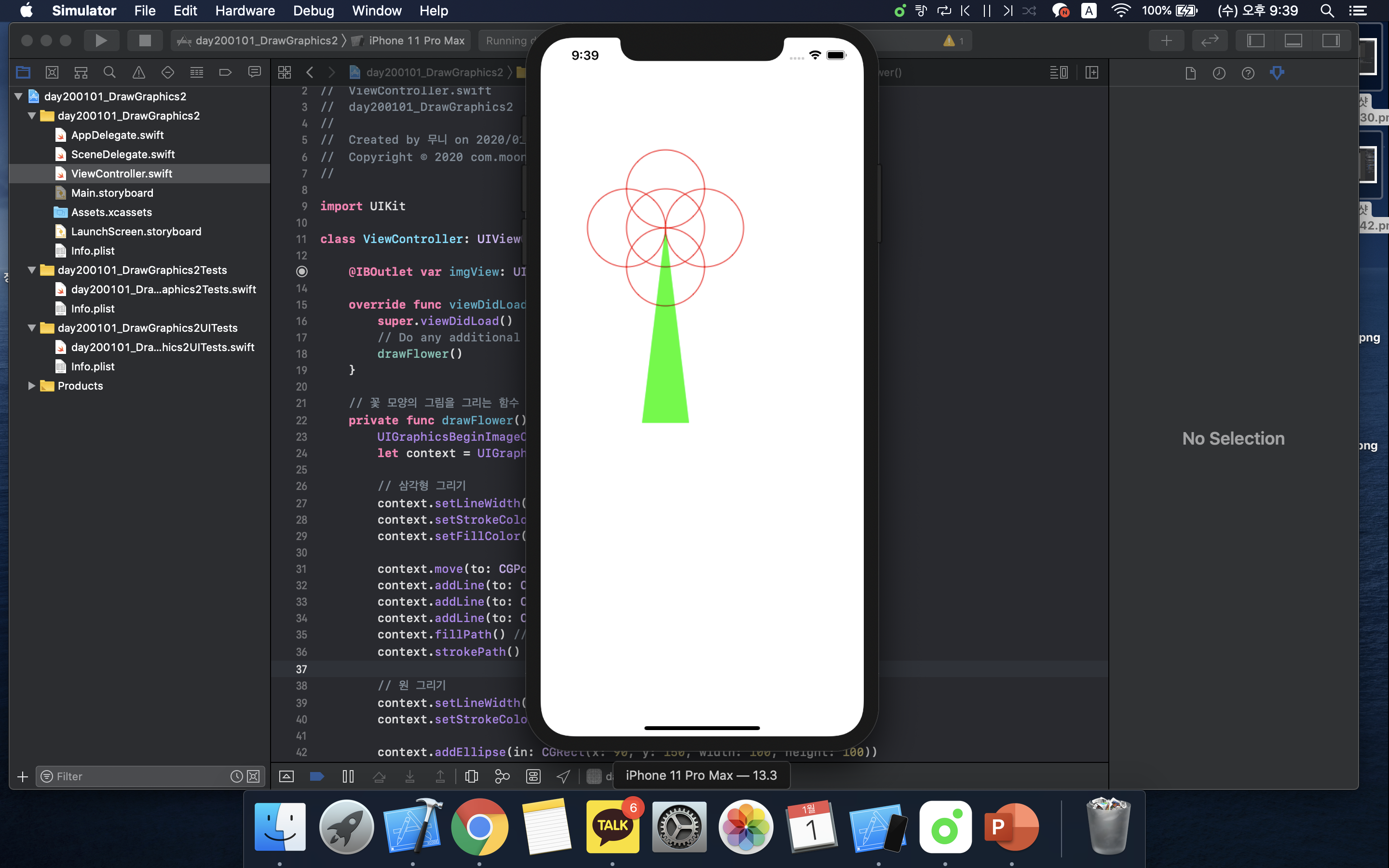

시뮬레이터 결과 화면
